ДАТЧИК ЗА ХАРТИЯ РЪЧНО (ARM TRAY PAPER - TRAY 1) (Arm, Tray Paper) ЗА HP Laserjet 4000/4050/4100 - PN RB1-8787-000 (RB18787000)

OEM No: RB1-8787-000 (RB18787000)

ЗА УСТРОЙСТВА: HP LaserJet 4000, HP LaserJet 4050, HP LaserJet 4100

ВАЖНО - СВЪРЗАНИ ПРОДУКТИ (РЕЗЕРВНИ ЧАСТИ):

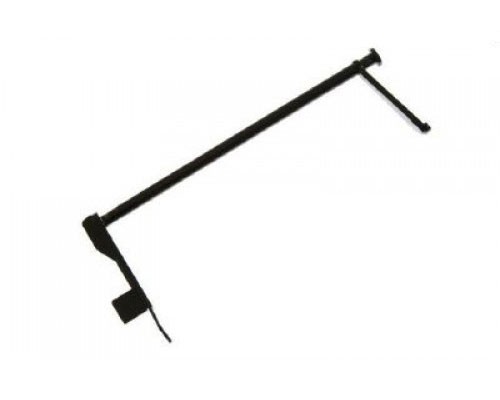

Частта с каталожен номер RB1-8787-000 е рамо (лост) на сензора за хартия в Многофункционалната тава (Ръчно подаване/Tray 1) на принтерите HP LaserJet 4000/4050/4100 и сходни модели.

Тази малка пластмасова част е от критично значение за откриване на наличието на хартия в тавата за ръчно подаване.

Каталожен номер - Българско описание - English Description - Функция на частта

RB1-8787-000 - Рамо/Лост на сензора за хартия (Тава 1/Ръчно подаване) - Tray 1 Paper Sensor Actuator Arm - Активира фотосензора (оптичния сензор), като се повдига от хартията в тавата. Служи за индикация за наличие или липса на хартия в тава 1.

WG8-5624-000 - Фотосензор (Оптичен сензор) - Photo-sensor (Optical Sensor) - Електронният компонент, който получава сигнала от лоста RB1-8787-000. Изпраща информация към контролера на принтера дали има хартия.

RF5-3116-000 - Механизъм на сензора за хартия (включва RB1-8787-000) Tray 1 - Paper Sensor Mechanism - Резервен комплект, който може да включва лоста RB1-8787-000 и покритието на сензора. Често се използва като алтернативен номер на частта.

RB1-8788-000 - Покритие на лоста на сензора за хартия (Тава 1) - Tray 1 Sensor Arm Cover - Пластмасов капак/водач, който защитава лоста (RB1-8787-000) и сензора (WG8-5624-000) в зоната на ръчното подаване.

RB1-8879-000 - Лост на сензора за размер на хартията - Paper Tray Sensing Arm - Подобен лост/актуатор, но използван за откриване на размера на хартията в тавата. Може да е свързан с други сензори в същия модул.

Функция и значение

Частта RB1-8787-000 е механичният активатор на сензора. Тя работи по следния начин:

Когато се постави хартия в Тава 1 (Ръчно подаване), листът повдига малкия пластмасов лост (RB1-8787-000).

Повдигането на лоста прекъсва светлинния лъч във фотосензора (WG8-5624-000).

Прекъсването на лъча генерира сигнал към принтера, който "знае", че е заредена хартия и може да започне процеса на подаване.

Повреда или липса на този лост води до грешки от типа "Няма хартия" или "Paper Jam" (засядане) още в началото на процеса на печат от Тава 1, тъй като принтерът не може да регистрира заредения лист.
